在ART-Pi H750上移植TouchGFX(一)——使用STM32CUBMX生成TouchGFX工程

目录

在ART-Pi H750上移植TouchGFX(一)——使用STM32CUBMX生成TouchGFX工程 在ART-Pi H750上移植TouchGFX(二)——制作MDK的外部QSPI-FLASH烧录算法 在ART-Pi H750上移植TouchGFX(三)——移植TouchGFX到RT-Thread系统 在ART-Pi H750上移植TouchGFX(四)——使用RT-Thread Studio移植TouchGFX 在ART-Pi H750上移植TouchGFX(五)——制作ST-LINK的外部QSPI-FLASH烧录算法

实验平台:

硬件: RT-Thread官方ART-PI H750开发版,正点原子4.3寸RGBLCD屏(800*480) 软件: 最新版本的STM32CubeH7固件库,TouchGFXDesigner v4.14和 STM32CubeMX V6.0.1,开发环境MDK v5.29 在这里插入图片描述

代码下载:

CSDN:

联系作者:

关注公众号,免费查看,回复“加群”,加入技术交流群 在这里插入图片描述

从零开始创建TouchGFX UI项目

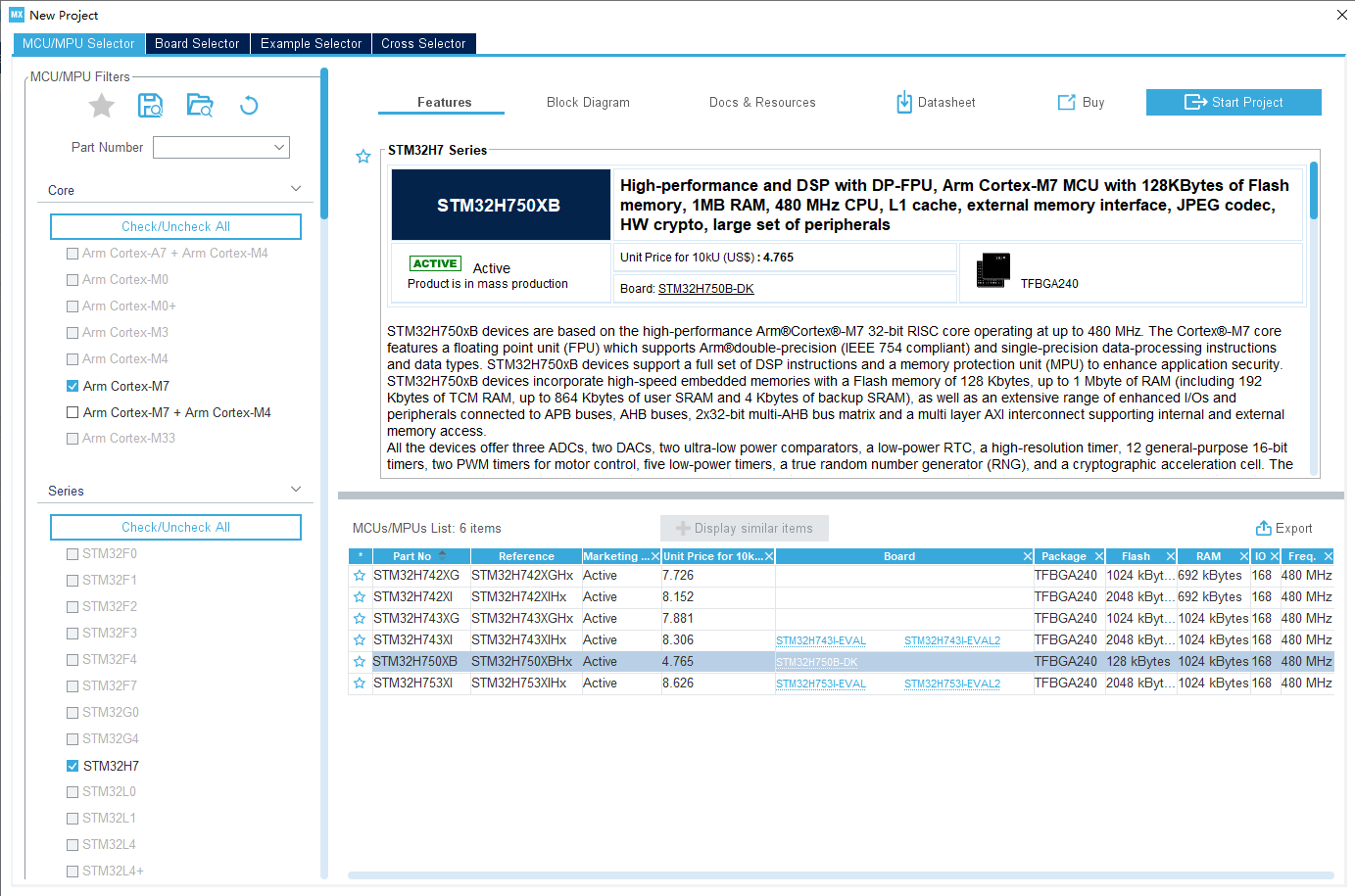

选择MCU型号(STM32H750XBH6)

在这里插入图片描述

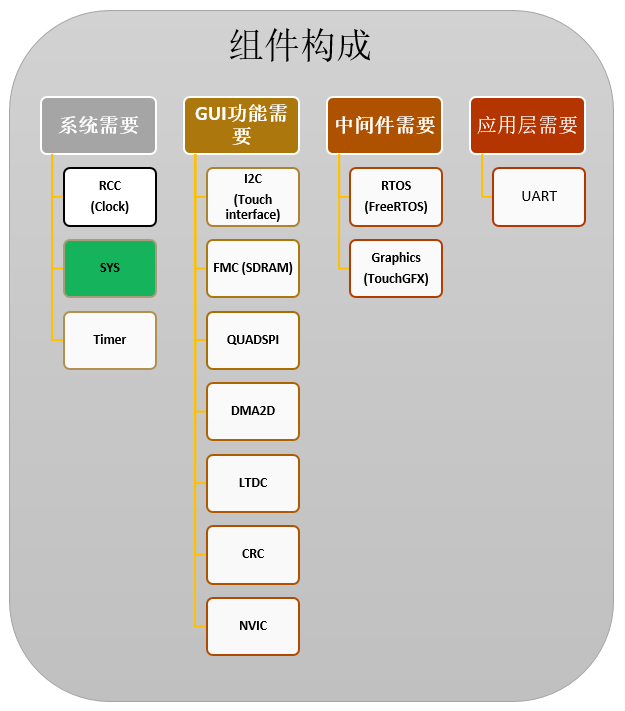

选择和配置组件(系统、外设、中间件)

在这里插入图片描述

系统需要

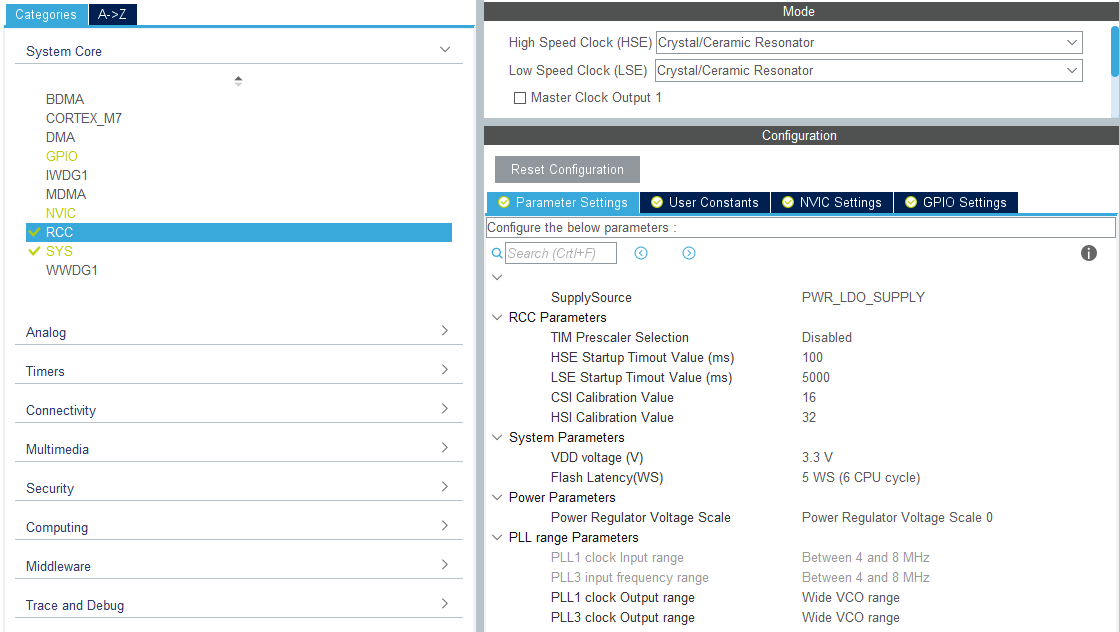

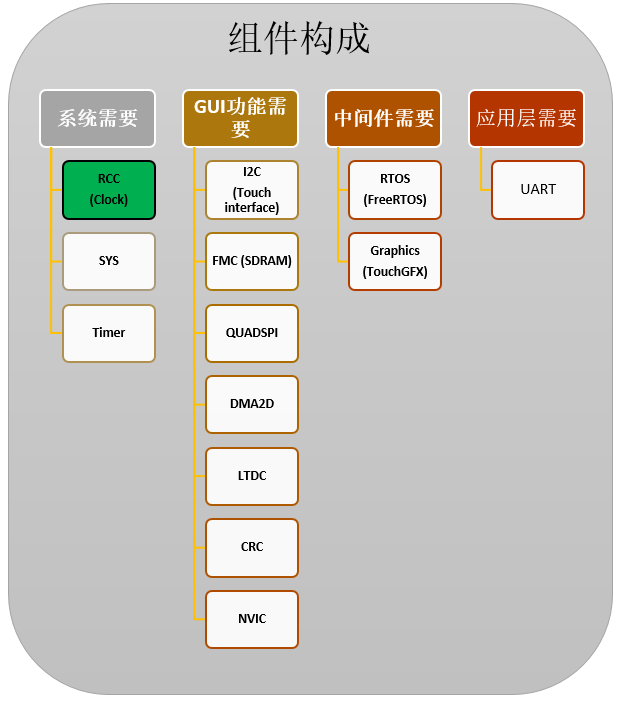

RCC

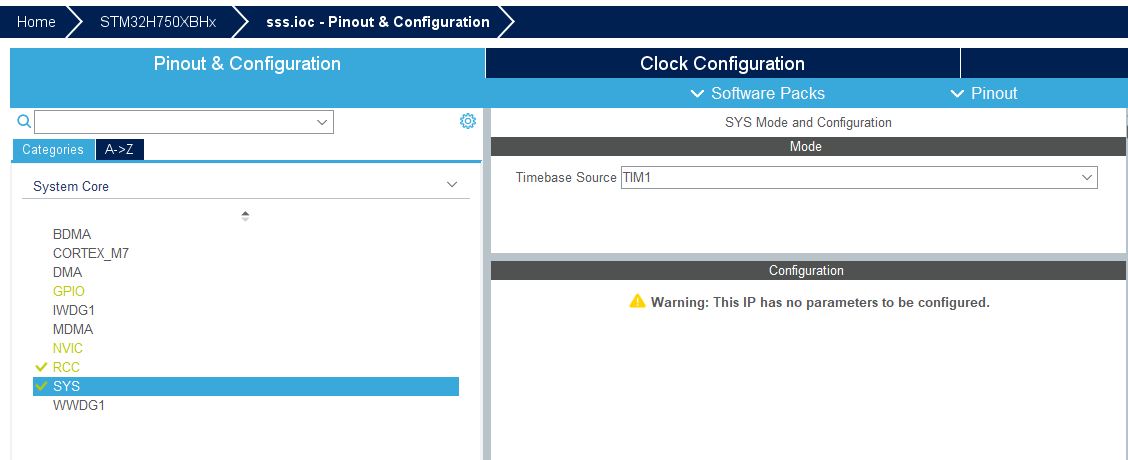

SYS

GUI功能需要

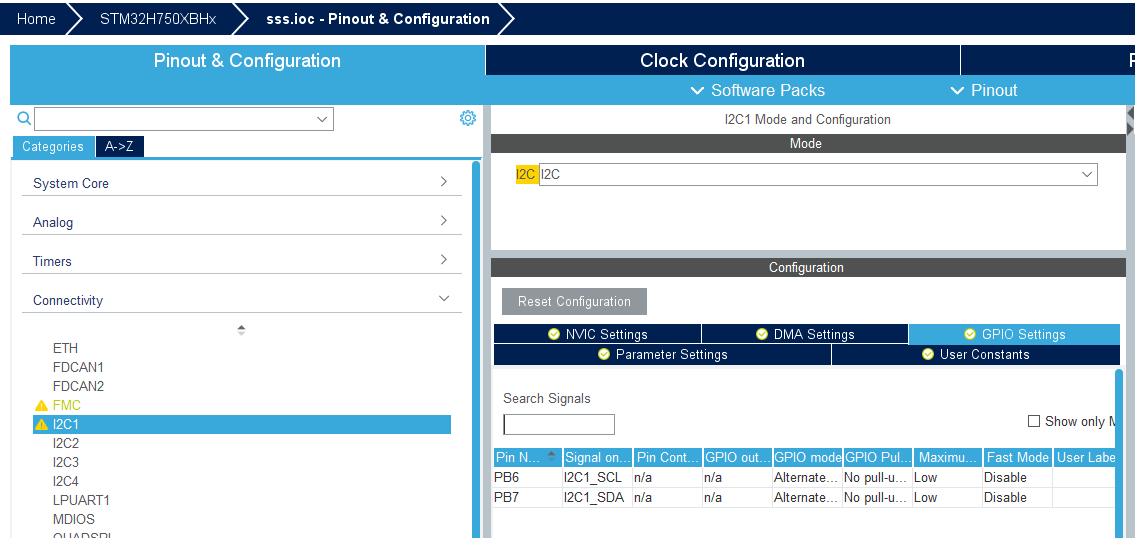

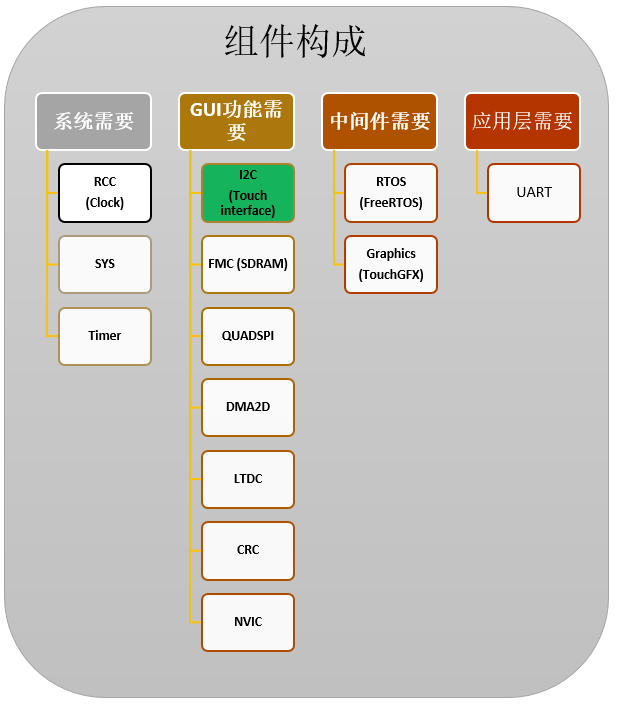

I2C

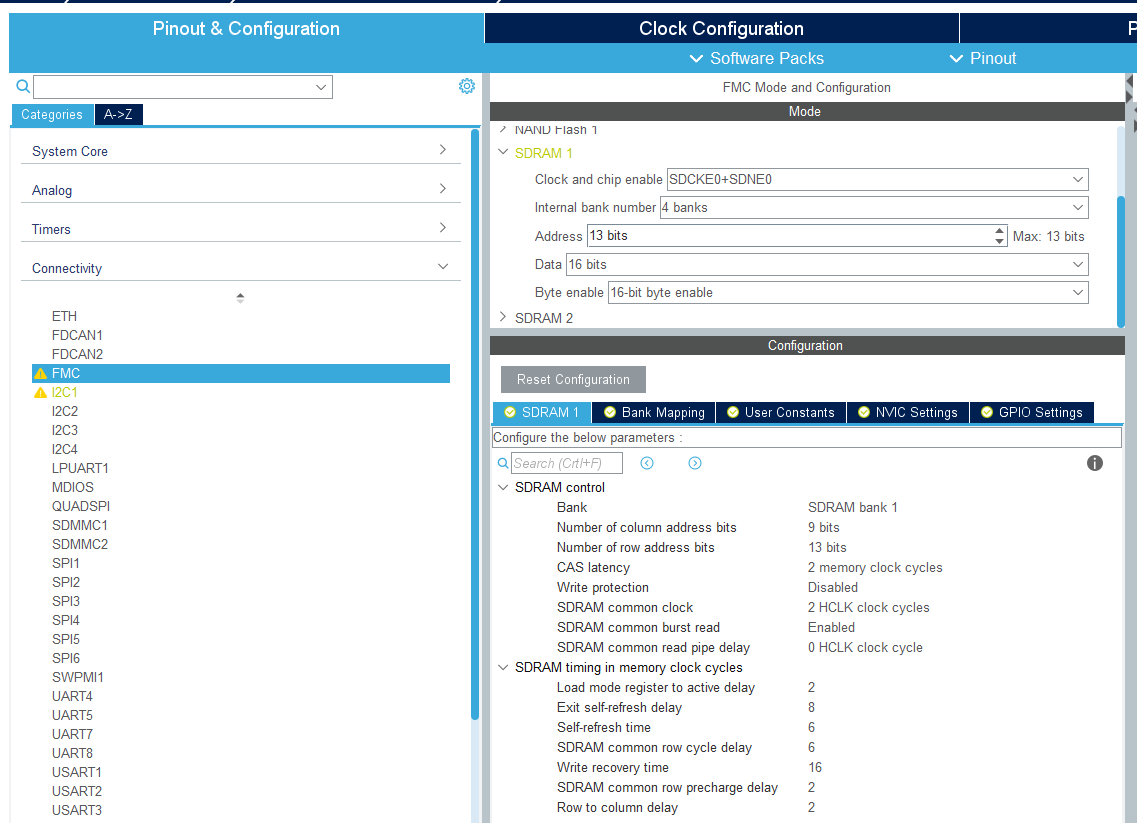

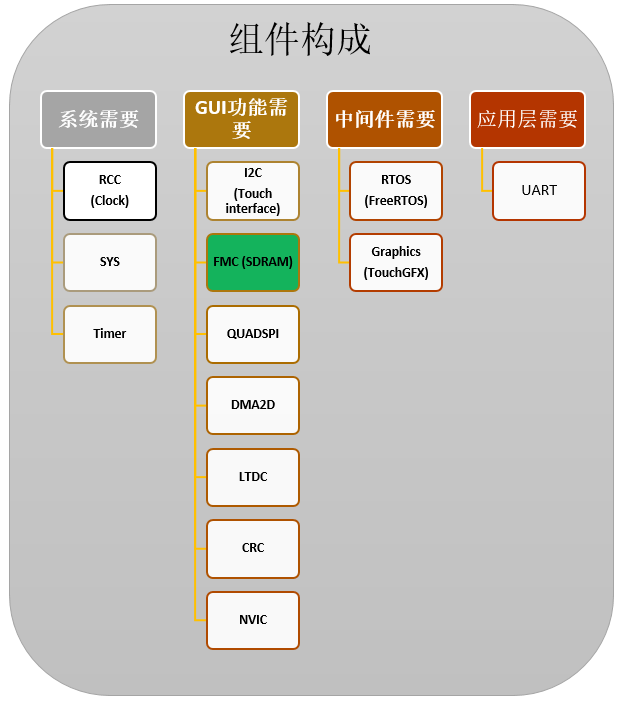

FMC

在主程序中添加SDRAM的初始化代码:

#define REFRESH_COUNT677#define SDRAM_TIMEOUT((uint32_t)0xFFFF)#define SDRAM_MODEREG_BURST_LENGTH_1 ((uint16_t)0x0000)#define SDRAM_MODEREG_BURST_LENGTH_2 ((uint16_t)0x0001)#define SDRAM_MODEREG_BURST_LENGTH_4 ((uint16_t)0x0002)#define SDRAM_MODEREG_BURST_LENGTH_8 ((uint16_t)0x0004)#define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL((uint16_t)0x0000)#define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED ((uint16_t)0x0008)#define SDRAM_MODEREG_CAS_LATENCY_2((uint16_t)0x0020)#define SDRAM_MODEREG_CAS_LATENCY_3((uint16_t)0x0030)#define SDRAM_MODEREG_OPERATING_MODE_STANDARD((uint16_t)0x0000)#define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000) #define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE ((uint16_t)0x0200) void MX_SDRAM_InitEx(void){__IO uint32_t tmpmrd = 0;/* Step 1: Configure a clock configuration enable command */Command.CommandMode= FMC_SDRAM_CMD_CLK_ENABLE;Command.CommandTarget=FMC_SDRAM_CMD_TARGET_BANK1;Command.AutoRefreshNumber= 1;Command.ModeRegisterDefinition = 0;/* Send the command */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 2: Insert 100 us minimum delay */ /* Inserted delay is equal to 1 ms due to systick time base unit (ms) */HAL_Delay(1);/* Step 3: Configure a PALL (precharge all) command */ Command.CommandMode= FMC_SDRAM_CMD_PALL;Command.CommandTarget= FMC_SDRAM_CMD_TARGET_BANK1;Command.AutoRefreshNumber= 1;Command.ModeRegisterDefinition = 0;/* Send the command */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 4: Configure an Auto Refresh command */ Command.CommandMode= FMC_SDRAM_CMD_AUTOREFRESH_MODE;Command.CommandTarget= FMC_SDRAM_CMD_TARGET_BANK1;Command.AutoRefreshNumber= 4;Command.ModeRegisterDefinition = 0;/* Send the command */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 5: Program the external memory mode register */tmpmrd = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_4|\ SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL |\ SDRAM_MODEREG_CAS_LATENCY_2 |\ SDRAM_MODEREG_OPERATING_MODE_STANDARD |\ SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;Command.CommandMode= FMC_SDRAM_CMD_LOAD_MODE;Command.CommandTarget= FMC_SDRAM_CMD_TARGET_BANK1;Command.AutoRefreshNumber= 1;Command.ModeRegisterDefinition = tmpmrd;/* Send the command */HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);/* Step 6: Set the refresh rate counter *//* Set the device refresh rate */HAL_SDRAM_ProgramRefreshRate(&hsdram1, REFRESH_COUNT); }

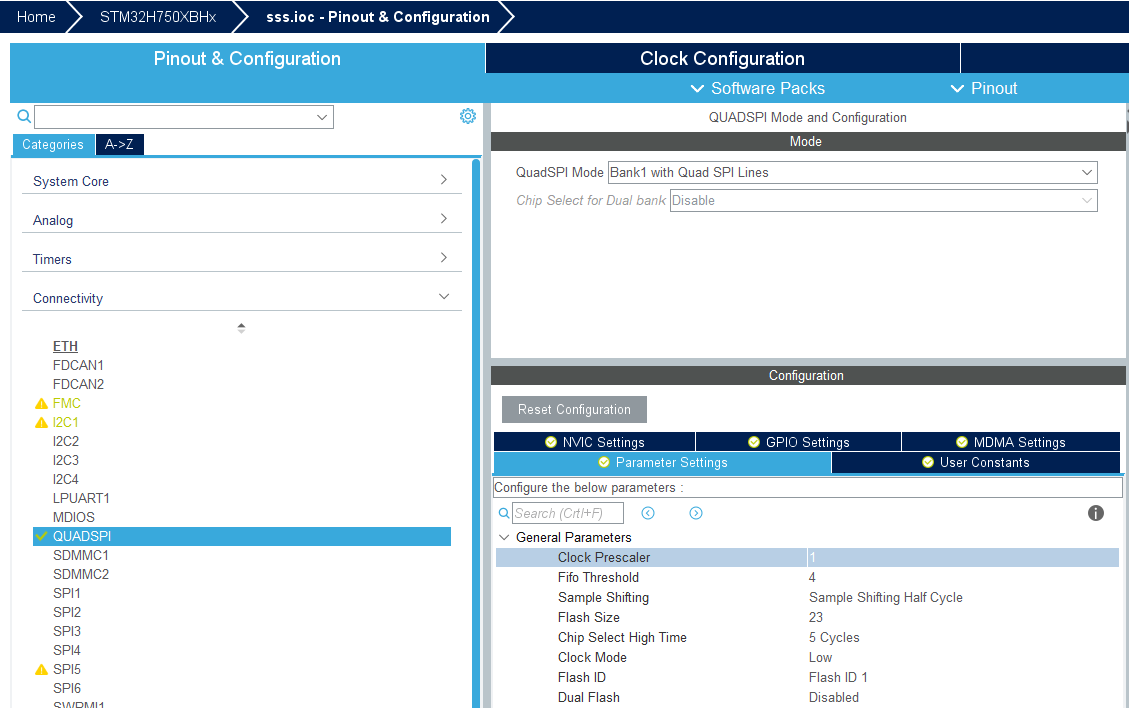

QUADSPI

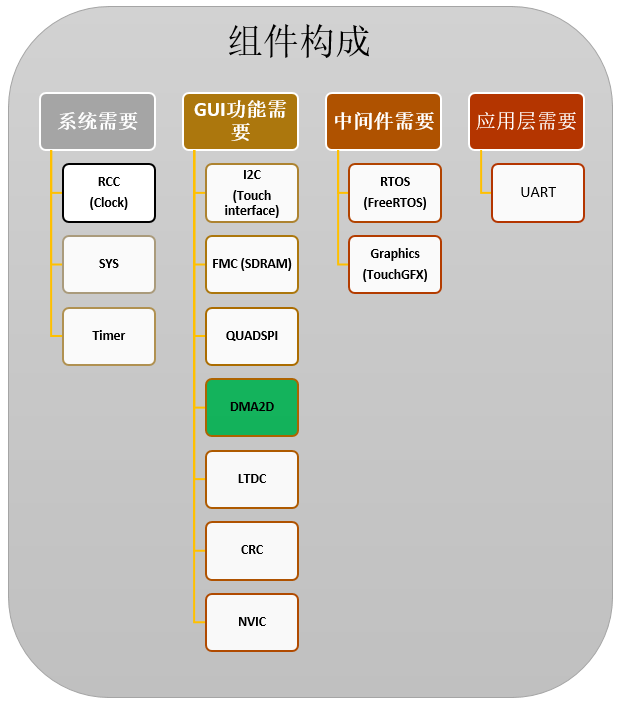

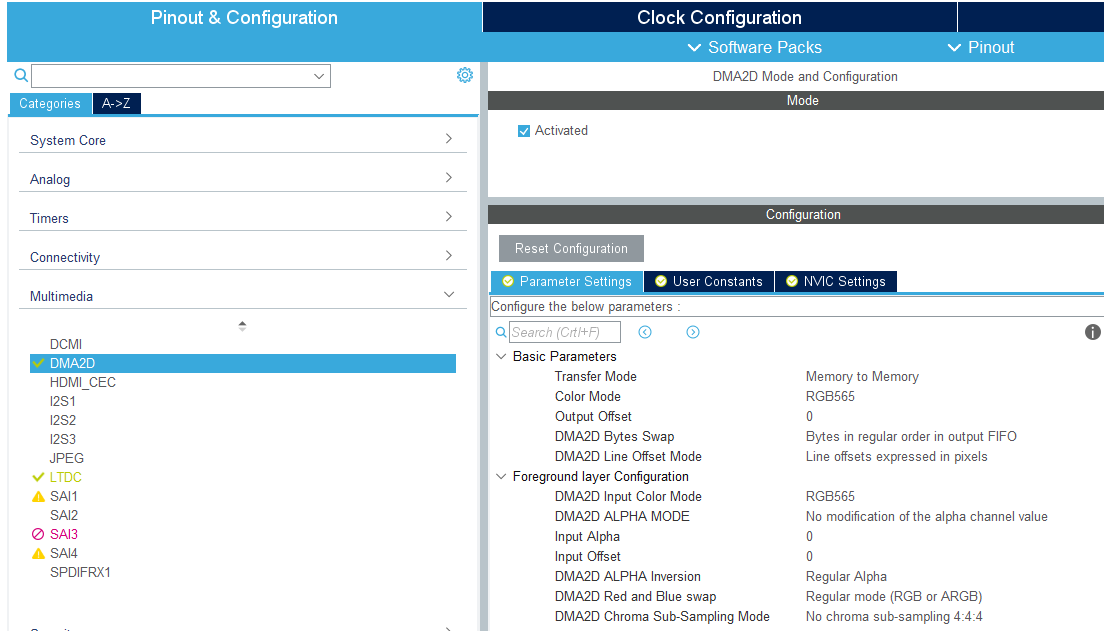

DMA2D

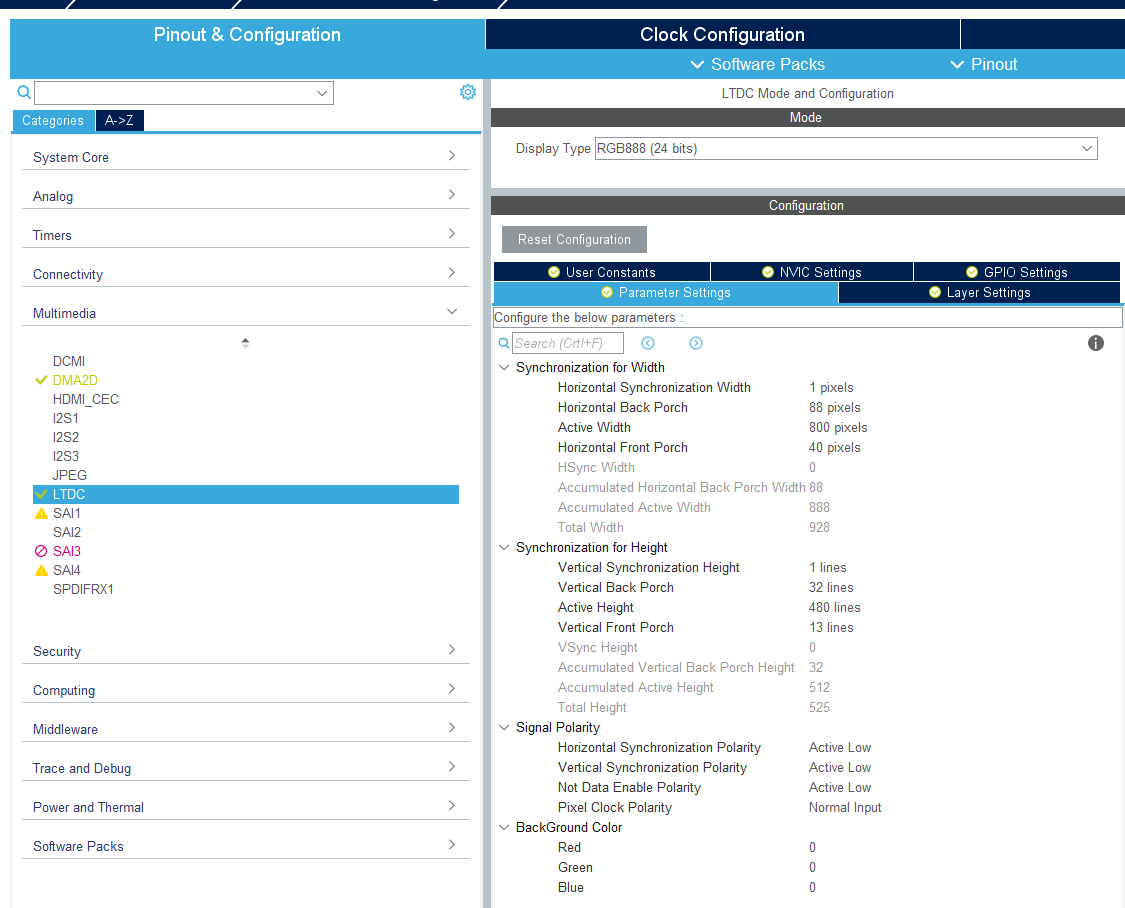

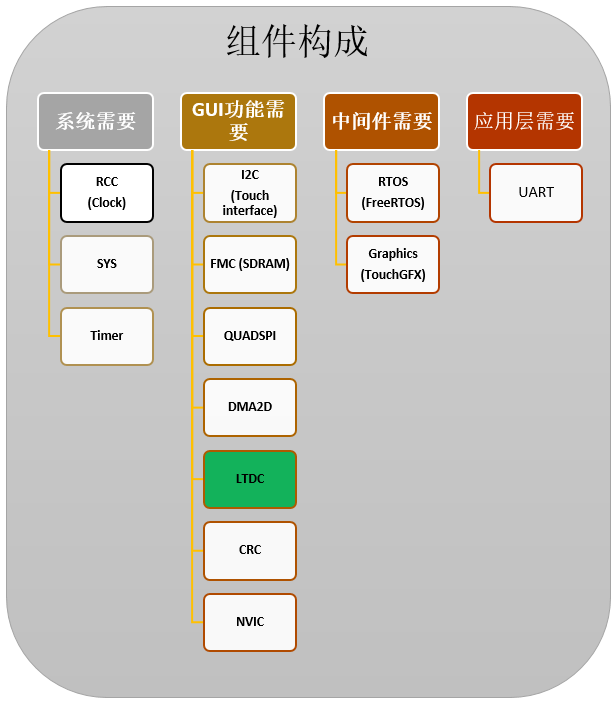

LCDC LTDC基本参数设置

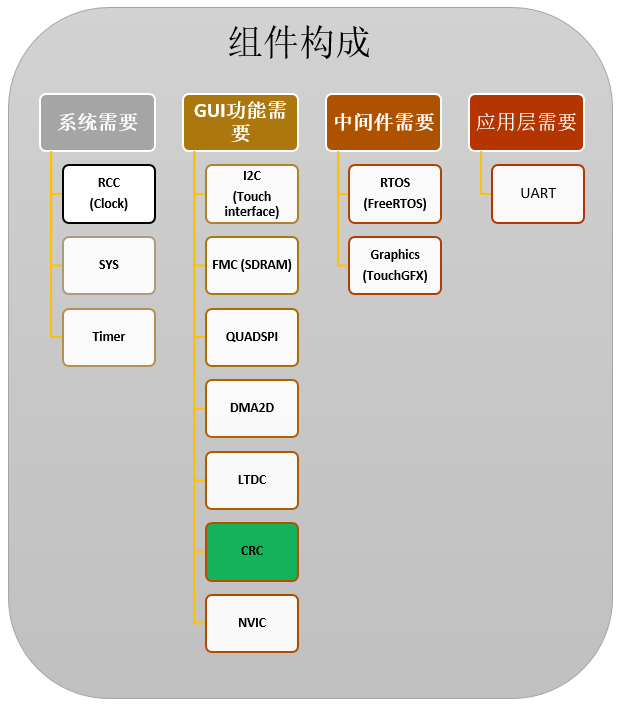

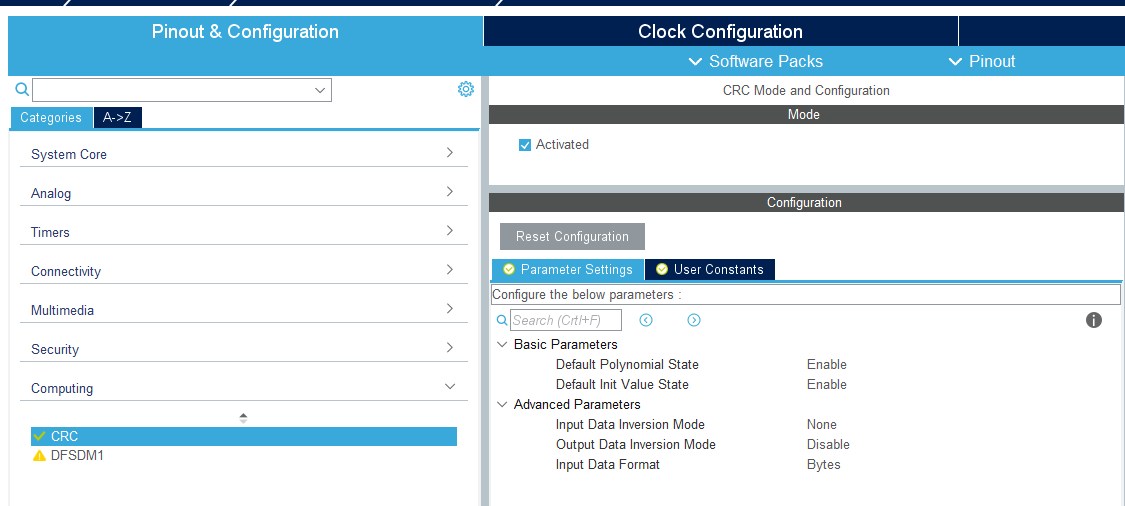

Layer参数设置 在这里插入图片描述 CRC

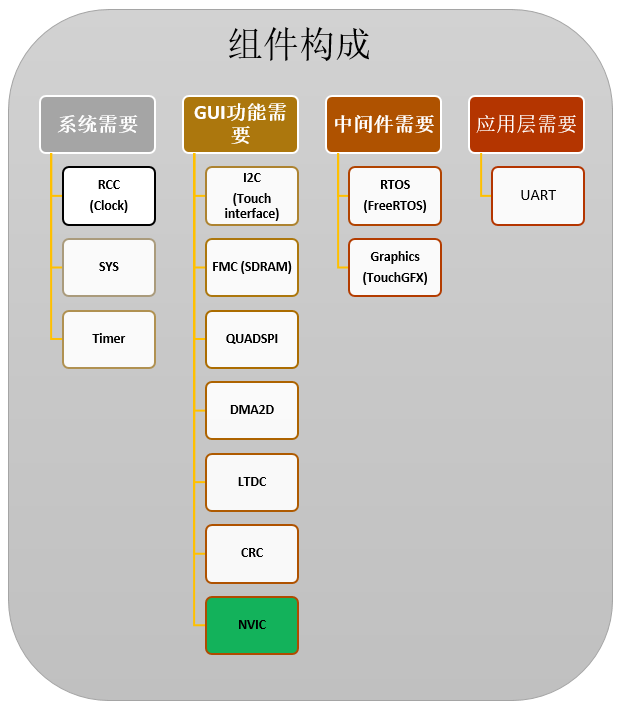

NVIC

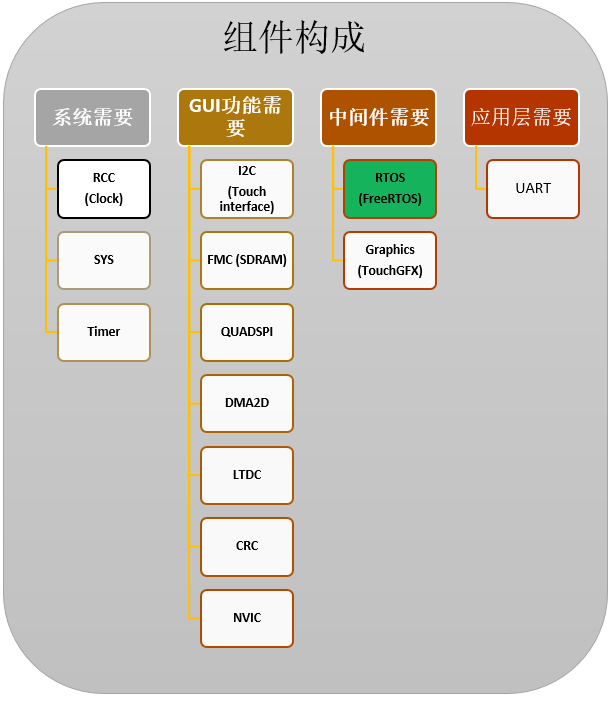

中间件需要

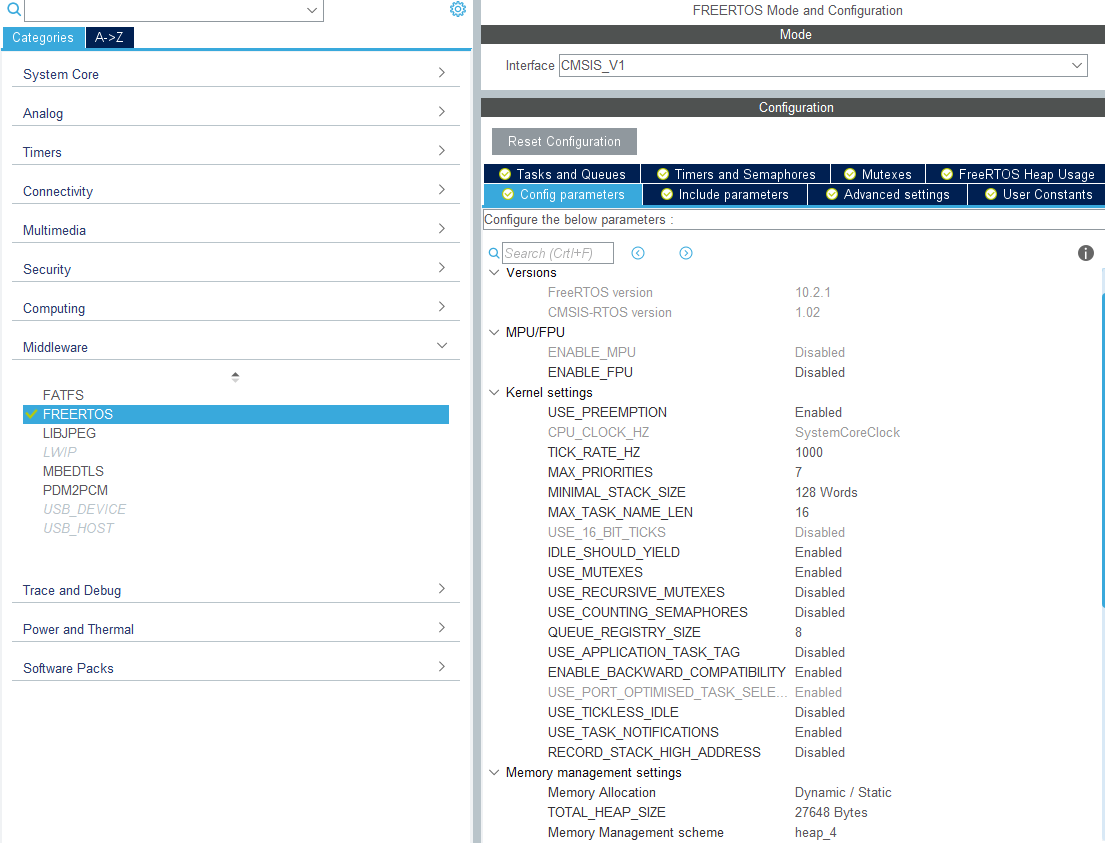

基本参数配置

任务和队列

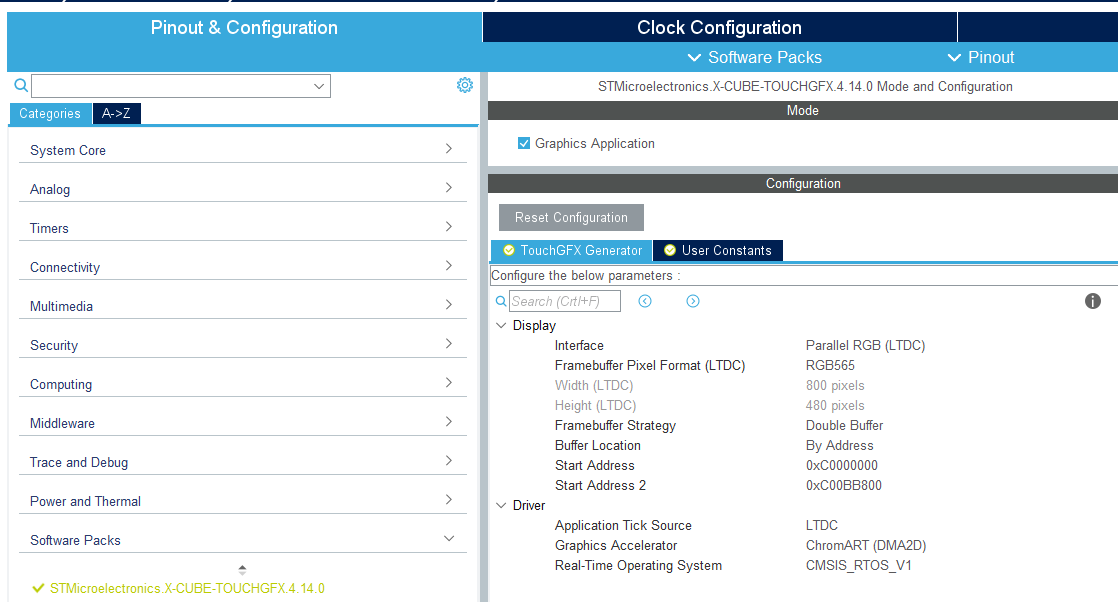

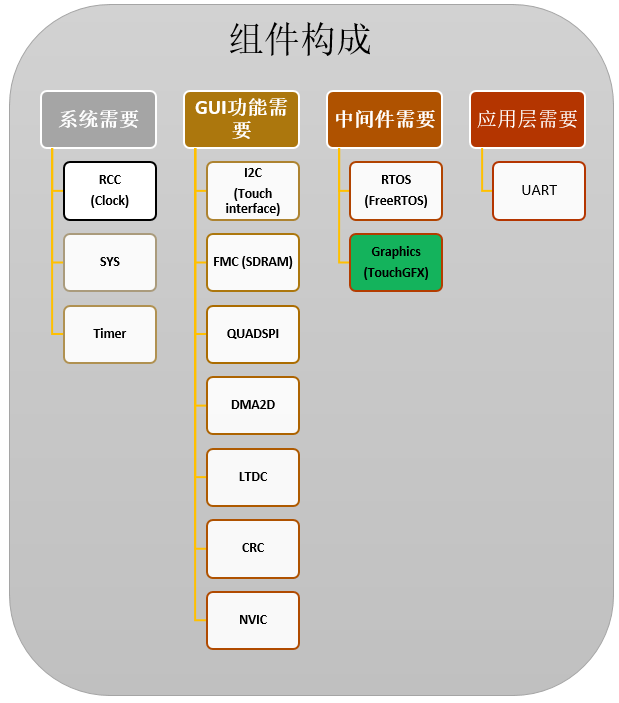

在这里插入图片描述 TouchGFX软件包

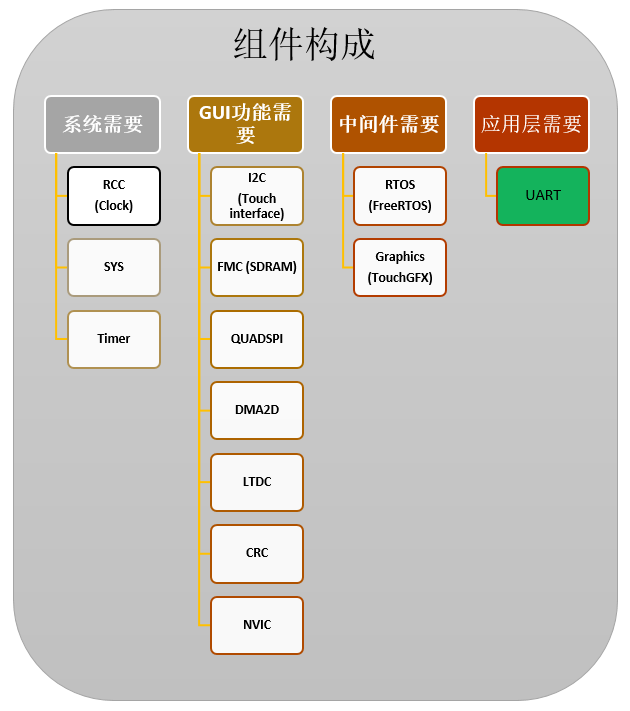

应用层需要

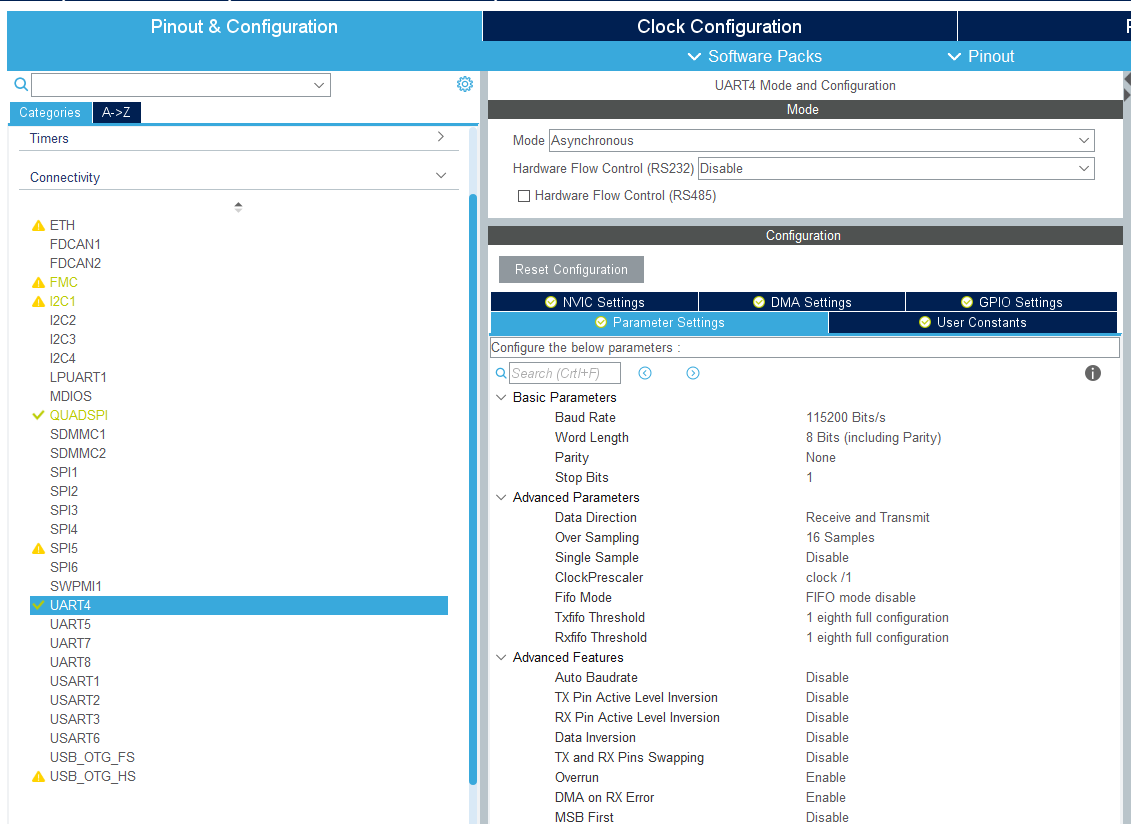

UART UART4

配置时钟树

在这里插入图片描述 在这里插入图片描述

设置工程并生成工程

在这里插入图片描述 在这里插入图片描述

执行TouchGFX Designer

在这里插入图片描述 在这里插入图片描述

测试TouchGFX显示基本UI

在这里插入图片描述
